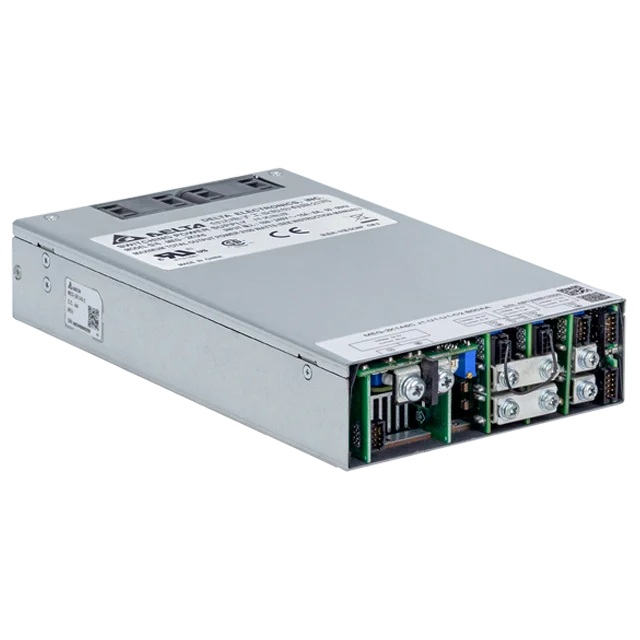

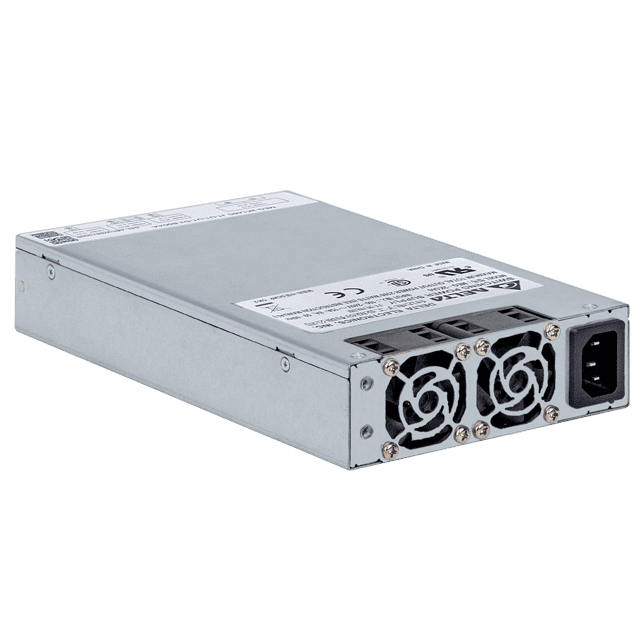

可配置式电源

MEG

V 2100W / MEG-2K1A6

亮点及特色

  • 5”x10”x1.59” 外观尺寸优化、总功率可高达 2100W
  • 电源密度可高达 26.4W/inch3
  • 全功率运行温度可高达 50°C
  • 平均故障间隔时间可长达 500kHrs
  • 2xMOPP
  • 2V 至 60V 输出电压可配置
  • 输出电流均流
  • 传导与辐射达到 Class B 标准
  • IEC60601-1-2 第4 版标准
  • 遥控开关 On/Off 正反逻辑可选 & 风扇风流方向可选且无功率降额
  • 模拟及数字输出电压调整
  • 支持 PMBusVer 1.3
  • 智能风扇速度控制
  • 可选配 RS485/RS232/USB 通信转接板
尺寸 (L x W x D) :
254 x 127 x 40.5 mm
10.00" x 5.00" x 1.59"
重量 :
2 kg (4.41 lb)
输出功率
2100W
线电压调整率
±0.5%
负载调整率
±1%
启动时间
3000ms @ 115Vac
保压时间
12ms @ 115Vac, 额定负载
动态响应
±5% @ 50-100% 动态负载
升压时间
100ms
额定输入电压
100-240Vac
额定输入频率
50-60Hz
输入频率范围
47-63Hz
输入电流
15
100% 负荷效率
92% @ 115Vac/60Hz
93% @ 230Vac/50Hz
最大涌入电流
40A @ 230Vac, 冷启动
功率因数
>0.95 @ 115V/50Hz, 230V/50Hz, 满负载
漏泄电流
see datasheet
尺寸
254 x 127 x 40.5 mm
10.00" x 5.00" x 1.59"
重量
2 kg (4.41 lb)
运行温度
绝对最大/最小额定值
-20°C 至 +70°C,线性降额从 50°C/100% 负载到 70°C/50% 负载(2.5%/摄氏度)
储存温度
-40°C 至 +85°C
运行湿度
5-95% RH (无冷凝)
防震测试(非运行状态)
50G, 11ms, 每个方向3次冲击测试
振动测试(非运行状态)
5-500Hz, 2Grms, 三轴各20分钟
运行高度
0-5,000 meters (0-16,400 feet)
过压保护
see datasheet
超负荷/过电保护
see datasheet
过热保护
锁定模式
短路保护
打嗝模式(非锁定,自动恢复)
MTBF
>500kHrs 基于 Telecordia SR-332 标准
电气安全
IEC 60950-1 CB report
UL 60950-1+CAN/CSA 60950-1
CE
MDD Directive 93/42/EEC
医疗安全
IEC 60601-1 3rd +A1 CB report
UL 60601-1+CAN/CSA 60601-1: (Ed.3.2005)
电隔离
Input to/Output (2XMOPP): 4000 Vac
Input to/Ground (1XMOPP): 1500Vac
Output to/Ground: 500Vac (Type B application rated)
材料与部件
RoHS Directive 2011/65/EU Compliant
排放
EN55011/EN55032, FCC Title 47:Class B
抗扰度
see datasheet
谐波电流排放
IEC61000-3-2: 符合 Class A 标准
电压波动和闪变
IEC61000-3-3
