导轨型电源

Sync

24V 30W / DRS-24V30W1NZ

亮点及特色

  • 极致紧凑规格
  • -10°C to +55°C 全功率运行
  • 全球通用交流输入电压
  • 转换功率高达 88.0% @ 230Vac
  • -40°C 极低气温冷启动
  • NEC 2 级(Class 2)/ 限功率电源(Limited Power Source, LPS)认证
  • 过压/过电/过热保护
  • 通过 IEC/EN/UL 62368-1 的认证

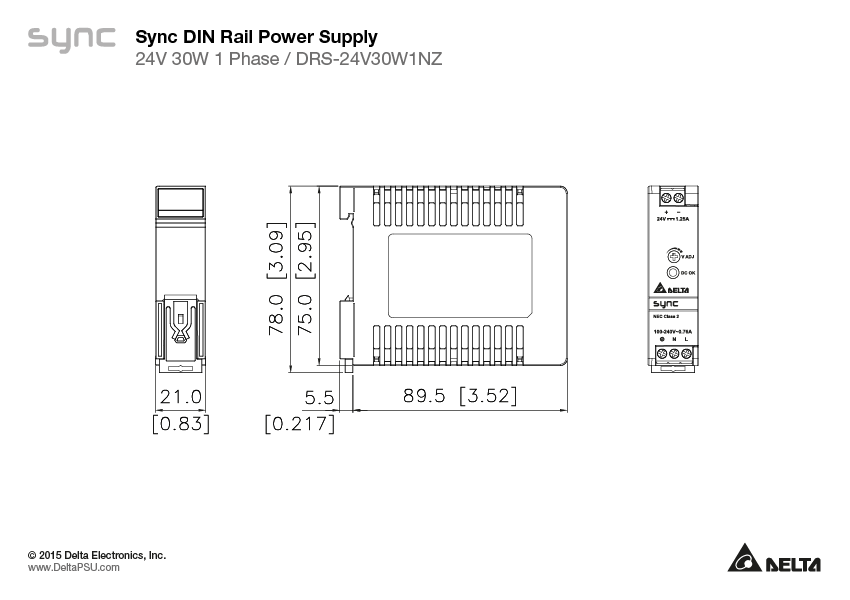

尺寸 (L x W x D) :
75 x 21 x 89.5 mm
2.95" x 0.83" x 3.52"
重量 :
0.11 kg (0.24 lb)
额定输出电压
24V
输出电流
1.25A
输出电压调整范围
24-28Vdc
输出功率
30W
线电压调整率
< 0.5% (@ 85-264Vac 输入,100% 负荷)
负载调整率
< 1% (@ 85-264Vac 输入,0-100% 负荷)
纹波电压
< 75mVpp @ > 0°C to 70°C
< 150mVpp @ 0°C to -20°C
启动时间
<2500ms @ 115Vac (100% 负荷)
<1000ms @ 230Vac (100% 负荷)
保压时间
>20ms @ 115Vac, (100%负荷)
> 100ms @ 230Vac (100% 负荷)
动态响应
± 5% @ 85-264Vac 输入0-100% 负荷
(转换速率:0.1A/μS, 50% 占空系数 @ 5Hz to 1KHz)
电容性负载启动
3,000 µF 最大值
额定输入电压
100-240Vac
输入电压范围
85-264Vac
额定输入频率
50-60Hz
输入频率范围
47-63Hz
直流输入电压范围
120-375Vdc
输入电流
< 0.55A @ 115Vac, < 0.35A @ 230Vac
100%负荷效率 >87.5% @ 115Vac
>88.0% @ 230Vac
100% 负荷效率
> 87.5% @ 115Vac, > 88.0% @ 230Vac
最大涌入电流
< 20A @ 115Vac
< 40A @ 230Vac
漏泄电流
IEC/EN 60950-1: < 0.5mA @ 264Vac
IEC/EN 62368-1: < 1.0mA @ 264Vac
最大功率损耗
0% load: < 0.5W @ 115Vac & 230Vac
100% 负荷: < 4.5W @ 115Vac & 230Vac
尺寸
75 x 21 x 89.5 mm
2.95" x 0.83" x 3.52"
重量
0.11 kg (0.24 lb)
底座 / 外壳上盖
塑料
指示灯
Green LED: DC OK
冷却方式
对流
运行温度
-20°C to +70°C (-40°C @ 40% 负荷冷启动)
储存温度
-40°C to +85°C
功率降级
-10°C to -20°C 功率降级2% / °C
> 55°C 功率降级3.33% / °C
运行湿度
5- 95% RH (非冷凝)
防震测试(非运行状态)
IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms;
3 times per direction, 9 times in total
防震测试(运行状态)
IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms;
1 time in X axis
振动测试(非运行状态)
IEC 60068-2-6, Random: 5-500Hz; 2.09Grms, 20 min per axis for all X, Y, Z directions
振动测试(运行状态)
IEC 60068-2-6, Sine Wave: 10-500Hz; 2G peak; displacement of 0.35mm; 1 octave per min; 60 min per axis for all X, Y, Z directions
过压类别
II
过压保护
< 34.8V,SELV 输出,栓锁模式
超负荷/过电保护
>额定电流负荷105%-160%,打嗝模式,非栓锁(自动恢复)
过热保护
< 75°C 环境气温 @ 100% 负荷,栓锁模式
短路保护
打嗝模式,非栓锁 (故障解除后自动恢复)
防护等级
IP20
防震保护
一级(Class I),接主地线
MTBF
> 700,000 小时,Telcordia SR-332
输入:115Vac & 230Vac,输出:100%负荷,温度:25°C
电气安全
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL 经: UL 60950-1, UL 62368-1, CSA C22.2 No. 60950-1 (File No. E191395) 认证
CB 报告: IEC 60950-1, IEC 62368-1 , 限功率电源 (Limited Power Source, LPS)
CE
符合 EMC 规定 2014/30/EU 及低压规定 2014/35/EU
电隔离
输入至输出:3.0KVac
输入至接地:3.0KVac
输出至接地:0.5KVac
工业控制设备
UL/cUL 列入: UL 508, CSA C22.2 No. 107.1-01 (File No. E315335)
低压安全进入
SELV (EN 60950)
材料与部件
符合 RoHS Directive 2011/65/EU 标准
排放
(CE & RE)
通用标准:EN 61000-6-3, EN 61000-6-4
CISPR 32, EN 55032, EN 55011, FCC Title 47: Class B
抗扰度
通用标准:EN 55024, EN 61000-6-1, EN 61000-6-2
谐波电流排放
IEC/EN 61000-3-2, Class A
电压波动和闪变
IEC/EN 61000-3-3
通用用途之部件供电
EN 61204-3

文档

.DXF 上传至 11-Jan-2016 762 KB
Mechanical Drawing 上传至 11-Jan-2016 33 KB
.STP 上传至 11-Jan-2016 768 KB
已更新产品 数据表 上传至 10-Jul-2019 1.0 MB
Manual 上传至 14-Dec-2018 1.5 MB
UL认证 上传至 10-May-2019 117 KB
图片 上传至 03-Nov-2016 1.5 MB

证书

UL 上传至 10-May-2019 117 KB
CB 上传至 22-Nov-2018 205 KB
CE 上传至 23-Mar-2017 47 KB
EAC 上传至 27-Mar-2019 1.1 MB
REACH 上传至 18-Dec-2018 545 KB
RoHS 上传至 18-Dec-2018 380 KB
TUV 上传至 20-Nov-2018 1.7 MB
