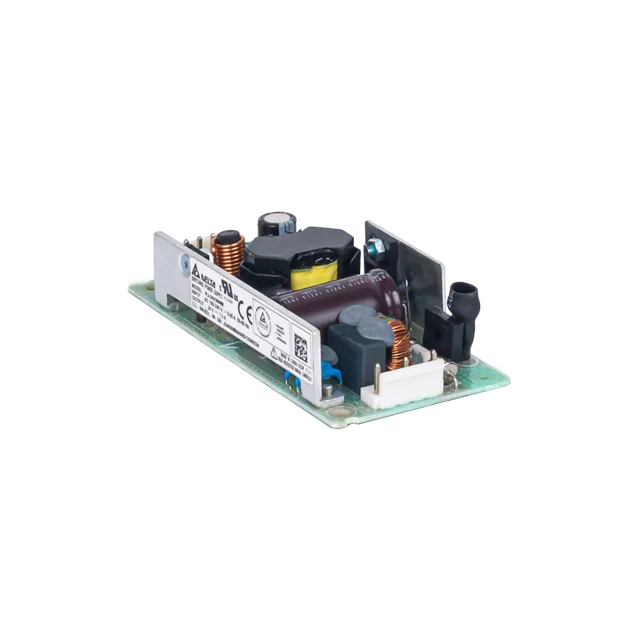

开架型电源

PJ

12V 30W / PJ-12V30W

亮点及特色

  • 全球通用交流输入电压范围
  • 低涌入电流/低接地漏泄电流
  • 高转换效率
  • 符合谐波电流IEC/EN 61000-3-2,Class A
  • PCBA保形涂层防化学和粉尘污染

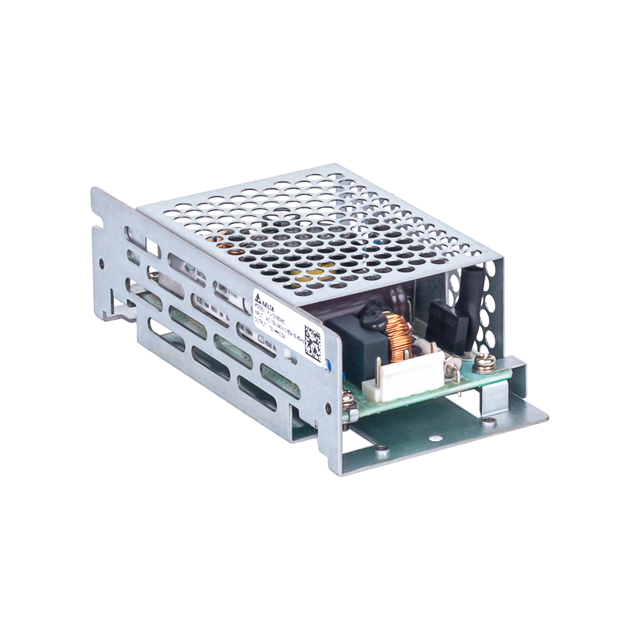

  • 万能配置选项:开架电源、L型框架电源、封闭式电源
  • 长寿电容


尺寸 (L x W x D) :
105 x 50 x 25.6 mm (Open Frame)
125 x 60 x 36 mm (Enclosed)
4.13” x 1.96” x 1.00” (Open Frame)
4.92" x 2.36" x 1.41" (Enclosed)
重量 :
0.11 kg (0.24 lb) (Open Frame)
0.20 kg (0.44 lb) (Enclosed)
额定输出电压
12V
输出电流
2.5A
输出电压调整范围
10.8-13.2V
输出功率
30W
线电压调整率
< 48mV
负载调整率
< 100mV
纹波电压
< 150mVpp @ 0°C至50°C,
< 180mVpp @ -10°C至0°C
保压时间
20ms 典型值 @ 100Vac
输入电压范围
85-264Vac
输入频率范围
47-63Hz
输入电流
0.65A典型值 @ 100Vac,
0.35A典型值 @ 200Vac
100% 负荷效率
83.0% typ. @ 100Vac,
85.0% typ. @ 200Vac
最大涌入电流
15A典型值 @ 100Vac,
30A典型值 @ 200Vac
漏泄电流
0.1mA @ 100Vac,
0.2mA @ 230Vac
尺寸
105 x 50 x 25.6 mm (Open Frame)
125 x 60 x 36 mm (Enclosed)
4.13” x 1.96” x 1.00” (Open Frame)
4.92" x 2.36" x 1.41" (Enclosed)
重量
0.11 kg (0.24 lb) (Open Frame)
0.20 kg (0.44 lb) (Enclosed)
底座 / 外壳上盖
SGCC
冷却方式
对流
运行温度
-10°C 至 +70°C
储存温度
-25°C 至 +75°C
功率降级
>50°C功率降级2.5% / °C,
<90Vac功率降级2%/V
运行湿度
20-90% RH (非冷凝)
防震测试(非运行状态)
IEC60068-2-27,196.1m/S²(20G)11ms,X、Y、Z轴各一次
振动测试 (非运行状态) IEC60068-2-6,10Hz至55Hz@19.6m/S² (2G),3分钟循环,X、Y、Z所有方向各60分钟
振动测试(非运行状态)
IEC60068-2-6, 10Hz to 55Hz @ 19.6m/S² (2G); 3min period, 60 min per axis for all X, Y, Z direction
过压保护
13.8-16.8V,栓锁模式
超负荷/过电保护
> 105%额定电流, 打嗝模式,非栓锁(自动恢复)
过热保护
栓锁模式
短路保护
打嗝模式,非栓锁(故障解除后自动恢复)
防震保护
一级(Class I),接主地线
MTBF
> 200,000小时 JEITA RCR-9102B标准
CE
符合 EMC 规定 2014/30/EU 及低压规定 2014/35/EU
电隔离
输入至输出: 3.0KVac
输入至接地:2.0KVac
输出至接地:0.5KVac
排放
CISPR 22, EN 55022, FCC Title 47: Class B
抗扰度
请下载数据表
谐波电流排放
IEC/EN 61000-3-2,Class A
电压波动和闪变
IEC/EN 61000-3-3

文档

.DXF 上传至 13-Jul-2015 250 KB

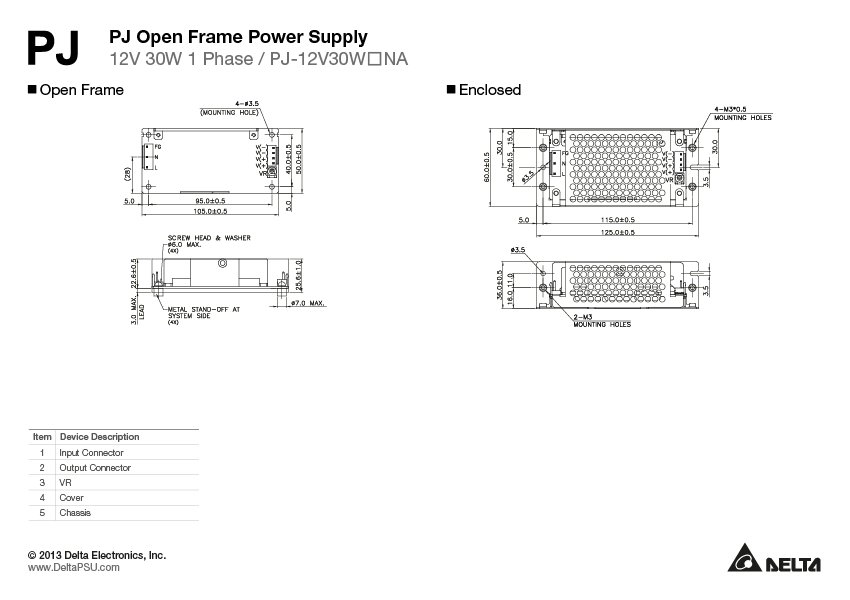

Mechanical Drawing 上传至 13-Jul-2015 59 KB
.STP 上传至 13-Jul-2015 1.0 MB
数据表 上传至 05-Mar-2019 1.1 MB
Manual 上传至 13-Jul-2015 1.0 MB
图片 上传至 03-Nov-2016 464 KB

证书

UL 上传至 13-Jul-2015 68 KB
CB 上传至 25-Aug-2016 223 KB
CCC 上传至 25-Aug-2016 5.6 MB
CE 上传至 28-Mar-2017 115 KB
CQC 上传至 25-Aug-2016 764 KB
EAC 上传至 28-Jul-2016 1.2 MB
REACH 上传至 18-Dec-2018 545 KB
RoHS 上传至 18-Dec-2018 380 KB
TUV 上传至 25-Aug-2016 1.1 MB
