开架型电源

PJT

12V 100W / PJT-12V100WBBA

亮点及特色

  • 全球通用交流输入电压
  • 标准工业足印2” x 4”
  • 低接地漏泄电流 <0.1mA
  • MTBF>700,000小时, Telcordia SR-332标准
  • 多种连接器选项


尺寸 (L x W x D) :
101.6 x 50.8 x 31.8 mm
重量 :
0.15 kg (0.33 lb)
额定输出电压
12V
输出电流
6.7A
输出功率
100W
线电压调整率
± 0.5% @ 115Vac& 230Vac
负载调整率
± 1.0% @ 115Vac& 230Vac
纹波电压
< 120mVpp
启动时间
500ms 典型值 @ 115Vac& 230Vac
保压时间
10ms 典型值 @ 115Vac& 230Vac
动态响应
± 5% @50-100%负荷(旋转速率:0.1A/μS)
电容性负载启动
4,000uF 最大值
输出电压范围 无分压器(± 5%)
输出电压范围
No potentiometer (± 1%)
额定输入电压
100-240Vac
输入电压范围
90-264Vac
额定输入频率
50-60HZ
输入频率范围
47-63Hz
输入电流
2.50A 典型值 @ 115Vac
100% 负荷效率
86.0% typ. @ 115Vac, 88.0% typ. @ 230Vac
最大涌入电流
30A 典型值 @ 115Vac, 60A 典型值 @ 230Vac
漏泄电流
0.1mA @ 240Vac
尺寸
101.6 x 50.8 x 31.8 mm
重量
0.15 kg (0.33 lb)
冷却方式
对流/强制冷却
运行温度
-10°C 至 +70°C
储存温度
-40°C to +85°C
功率降级
对流> 50°C功率降级2% / °C
强制冷却> 50°C功率降级2.5% / °C
运行湿度
10 至 95% RH (非冷凝)
防震测试(非运行状态)
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
振动测试(运行状态)
IEC 60068-2-6,正弦波:10Hz -150Hz @ 25m/S² (2.5G);10分钟一循环;所有X, Y, Z方向各测试90分钟
过压保护
< 18.0V,栓锁模式
超负荷/过电保护
< 170%  额定电流, 打嗝模式,非栓锁(自动恢复)
过热保护
非栓锁(自动恢复)
短路保护
打嗝模式,非栓锁(故障解除后自动恢复)
防震保护
一级(Class I),接主地线
MTBF
> 700,000小时 Telcordia SR-332标准
CE
符合EMC 规定 2014/30/EU 及低压规定2014/35/EU
电隔离
输入至输出:3.0KVac
输入至接地:1.5KVac
输出至接地:0.5KVac
排放
CISPR32, EN55032, FCCTitle 47:Class B
抗扰性 EN 55024
抗扰度
EN 55024
谐波电流排放
IEC / EN 61000-3-2,Class A
电压波动和闪变
IEC/ EN 61000-3-3

文档

.DXF 上传至 13-Jul-2015 141 KB

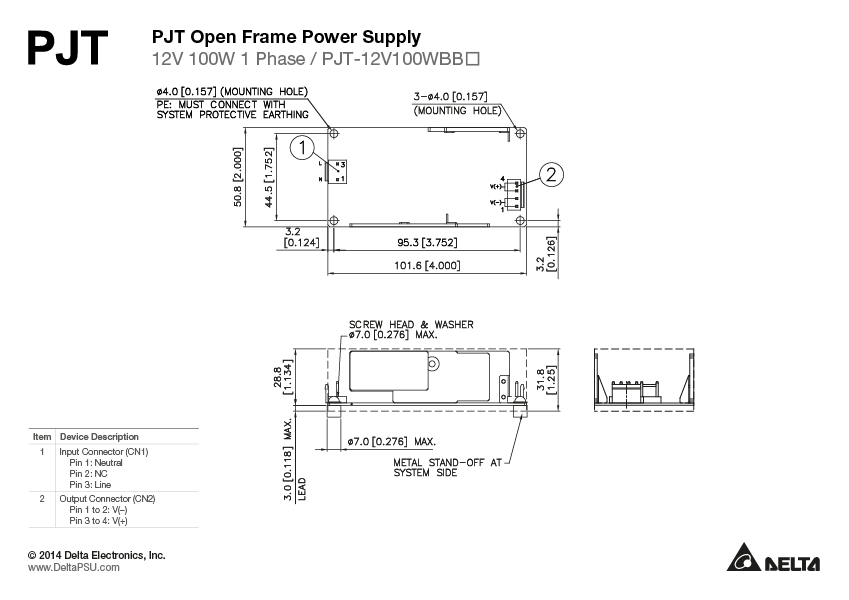

Mechanical Drawing 上传至 01-Apr-2016 48 KB
.STP 上传至 13-Jul-2015 500 KB
数据表 上传至 03-Dec-2018 665 KB
图片 上传至 03-Nov-2016 205 KB

证书

TUV 上传至 13-Jul-2015 4.0 MB
UL 上传至 13-Jul-2015 68 KB
CB 上传至 26-Aug-2016 687 KB
CCC 上传至 24-Apr-2018 1.7 MB
CE 上传至 26-Aug-2016 199 KB
EAC 上传至 28-Jul-2016 1.2 MB
REACH 上传至 18-Dec-2018 545 KB
RoHS 上传至 18-Dec-2018 380 KB
