PMC-05V015W1AA

Panel Mount

PMC 系列

PMC-05V015W1AA

输出电压

5V

输出功率

15W

输出电流

3A

输入电压范围

85-264Vac

尺寸 (L x W x H)

77 x 51 x 28 mm

3.03” x 2.01” x 1.10”

重量

0.16 kg (0.35 lb)

亮点与特色
  • 全球通用交流输入电压范围
  • 全输入电压范围无功率降额
  • 符合谐波电流 IEC/EN 61000-3-2, Class A 标准
  • MTBF > 700,000 hrs Telcordia SR-332
  • 通过 IEC/EN/UL 60950-1、IEC/EN/UL 62368-1 和 EMI EN 55032, Class B 认证
应用领域


PMC-05V015W1AA
PMC-05V015W1AA

Panel Mount

PMC 系列

PMC-05V015W1AA

亮点与特色
  • 全球通用交流输入电压范围
  • 全输入电压范围无功率降额
  • 符合谐波电流 IEC/EN 61000-3-2, Class A 标准
  • MTBF > 700,000 hrs Telcordia SR-332
  • 通过 IEC/EN/UL 60950-1、IEC/EN/UL 62368-1 和 EMI EN 55032, Class B 认证
输出电压

5V

输出功率

15W

输出电流

3A

输入电压范围

85-264Vac

尺寸

77 x 51 x 28 mm

3.03” x 2.01” x 1.10”

重量

0.16 kg (0.35 lb)

应用领域

资源下载

资源下载

Datasheet

Uploaded on 29-Sep-2021

Manual

Uploaded on 22-Apr-2020


Uploaded on 13-Apr-2024

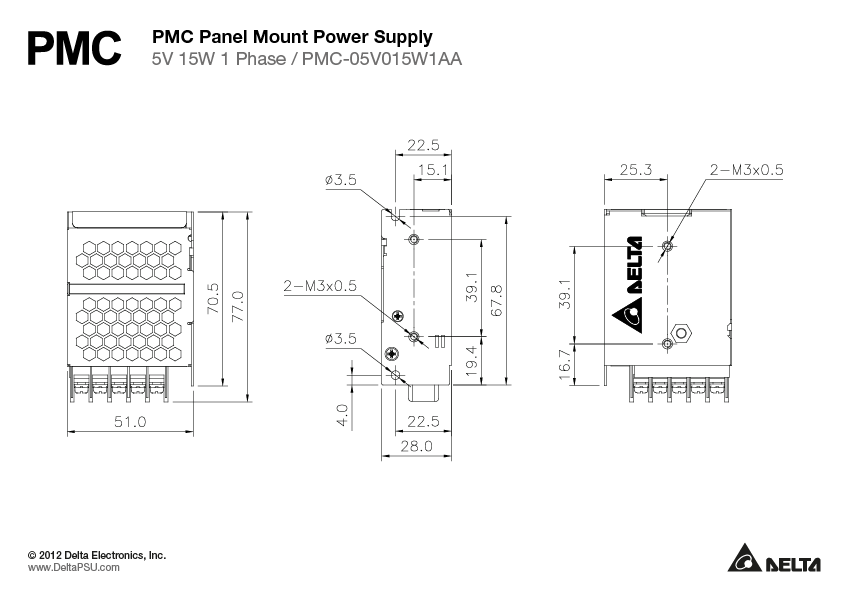

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

BIS

Uploaded on 22-Jun-2021

CB

Uploaded on 30-Nov-2020

CCC

Uploaded on 09-Nov-2022

CE

Uploaded on 30-Nov-2020

EAC

Uploaded on 22-Apr-2020

KC

Uploaded on 24-Feb-2021

REACH

Uploaded on 07-Sep-2023

RoHS

Uploaded on 07-Sep-2023

SIQ

Uploaded on 30-Nov-2020

TSCA

Uploaded on 15-Nov-2023

UKCA

Uploaded on 29-Sep-2021

UL

Uploaded on 30-Nov-2020

Tech Specs

Tech Specs

输出电流
3A
输出电压
5V
输出电压范围
输出电压调整范围
4.75-5.5Vdc
输出功率
15W
输出电流调整范围
最大输出电压
缓冲时间
-
线电压调整率
< 0.5% (@ 85-264Vac input, 100% load)
负载调整率
< 1.0% (@ 85-264Vac input, 0-100% load)
纹波电压
< 70mVpp
开机时间
< 2000ms @ nominal input (100% load)
保持时间
> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)
动态回应
± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 50Hz)
电容性负载启动
3,000µF Max
摇控开/关
-
保护设备
-
输入输出间电压骤降
-
残留波纹/PARD (20MHz)
-
残留波纹
-
最大功率
-
波纹与噪音
-
CC 型号 LED系统电压范围
-
升压时间
-
峰值功率持续时间
-
峰值功率回复时间
-
额定输入电压
100-240Vac
输入电压范围
85-264Vac
最大输入电压
-
额定输入频率
50-60Hz
输入频率范围
47-63Hz
额定直流输入电压
125-250Vdc
直流输入电压范围
125-375Vdc
输入电流
< 0.4A @ 115Vac,
< 0.22A @ 230Vac
输入功率（待机模式）
-
100% 负载效率
> 80% @ 115Vac & 230Vac
涌入电流
< 30A @ 115Vac,
< 65A @ 230Vac
充电时间
-
功率因数
Conform to EN61000-3-2
漏电流
< 1mA @ 240Vac
额定电流
-
谐波失真总量
-
功率损耗
0% load: < 0.3W @ 115Vac & 230Vac
100% load: < 3.7W @ 115Vac & 230Vac
效率 @ 10% 负载
-
底座 / 外壳上盖
SECC Steel
指示灯
Green LED DC OK
冷却方式
Convection
输入端
-
输出端
-
信号端
-
声压级（SPL）
<40dBA
输入/输出端
M2 x 5 Pins (Rated 300V/10A)
信号
-
安装导轨
-
电线
AWG 20-16
保护结构
-
端子台
-
重量
0.16 kg (0.35 lb)
尺寸
77 x 51 x 28 mm
3.03” x 2.01” x 1.10”
振动测试（运行状态）
-
防震测试（运行状态）
-
运行温度
-10°C to +70°C
储存温度
-25°C to +85°C
功率降级
> 60°C de-rate power by 2.5% /°C
运行湿度
5 to 95% RH (Non-Condensing)
防震测试（非运行状态）
IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total
振动测试（非运行状态）
IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction
储藏湿度
-
运行高度
0 to 3,000 Meters (9,840 ft)
污染程度
2
碰撞试验（运行状态）
IEC 60068-2-29, Half Sine Wave: 10G for a duration of 11ms, 1,000 times per direction, 6,000 times in total
过压类别
II
Corrosion
-
过压保护
6.5V +20%/-10%, SELV output, Hiccup Mode, Non-Latching (Auto-Recovery).
超负载/过电保护
> 120% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery).
过热保护
< 80°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)
短路保护
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
极性反接保护
-
防护等级
-
防震保护
Class I with Primary Earth connection
输入端极性保护
-
电池极性保护
-
电池电压保护错误
-
深度放电保护
-
超负载保护
-
过电保护
-
内置保险丝
-
输入欠压保护
-
MTBF
> 700,000 hrs. as per Telcordia SR-332 I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C
预计最长使用寿命
10 years (115Vac & 230Vac, 50% load @ 40°C)
Safety Certificate
-
电气安全
SIQ Bauart : EN 62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme : IEC 60950-1, IEC 62368-1
CCC : GB/T9254, GB17625.1 and GB4943.1 仅适用于海拔 2000m 以下地区安全使用
BIS : IS 13252 (Part 1)
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医疗安全
-
电隔离
Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5 KVac
工业控制设备
-
危险场所/ATEX
-
II 3 G ATEX 2014/34/EU
-
机器电气设备
-
用於电率安装的电气设备
-
安全特低电压
SELV (IEC 60950-1)
海事
-
材料与部件
-
隔离电阻
-
PE 电阻
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091
国家地区证书
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
排放
CE & RE : Generic Standards: CISPR32, EN/BS EN 55032, KN 32,
FCC Title 47: Class B
抗扰度
Generic Standards: EN/BS EN 55024, KN 35
谐波电流排放
IEC/EN/BS EN 61000-3-2, Class A
电压波动和闪变
IEC/EN/BS EN 61000-3-3
ESD 抗扰度
-
辐射抗扰度
-
EFT
-
电涌
-
传导抗扰度
-
磁场
-
电压骤降
-
通用用途之部件供电
-
额定电池电压
-
电池电压范围
-
电池容量
-
电池充电模式
-
充电电压结束
-
电池熔断器
-
电池放电电压范围
-
电池充电电流
-
Battery Current Consumption
-
放电电流
-
建议充电电压
-
