平板型电源

PMC

12V 60W / PMC-12V060W1NA

亮点及特色

  • 全球通用交流输入电压,功率不降级
  • 铝制底盘全方位防腐蚀
  • NEC Class 2电源、受限电源(Limited Power Source, LPS)认证
  • MTBF>700,000hrs Telcordia SR
  • 332
  • 大范围运行温度-20°C至70°C
  • 保形涂层(Class I,Div 2 危险场所标准)
尺寸 (L x W x D) :
128 x 97 x 38 mm
5.04" x 3.82" x 1.50"
重量 :
0.28 kg (0.62 lb)
额定输出电压
12V
输出电流
5A
输出电压调整范围
12-14Vdc
输出功率
60W
线电压调整率
< 0.5% 典型值(@85-264Vac输入,100%负荷)
负载调整率
< 1% 典型值(额定输入,0-100%负荷)
纹波电压
<100mVpp@ 25°C & 50°C
< 150mVpp @ -10°C & -20°C
启动时间
<2500ms @ 额定输入(100%负荷)
保压时间
> 15ms @ 115Vac, > 80ms @ 230Vac (100%负荷)
动态响应
± 5% @ 0-100%负荷
电容性负载启动
5,000µF 最大值
额定输入电压
100-240Vac
输入电压范围
85-264Vac 125-375Vdc
额定输入频率
50-60Hz
输入频率范围
47-63Hz
额定直流输入电压
125-250Vdc
输入电流
<1.35A @ 115Vac, < 0.90A @230Vac
100% 负荷效率
> 86.0% @ 115Vac,
> 87.0% @ 230Vac
最大涌入电流
< 50A @ 115Vac, < 100A @ 230Vac
漏泄电流
< 1mA @ 240Vac
尺寸
128 x 97 x 38 mm
5.04" x 3.82" x 1.50"
重量
0.28 kg (0.62 lb)
底座 / 外壳上盖
指示灯
Green LED (DC OK)
冷却方式
对流
运行温度
-20°C至+70°C
储存温度
-25°C至+85°C
功率降级
<-10°C功率降级2.0%/°C
>50°C功率降级2.5%/°C
运行湿度
< 95% RH
防震测试(非运行状态)
IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 1 times per direction, 2 times in total
振动测试(非运行状态)
IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction
过压保护
< 17.6V,SELV输出,打嗝模式,非栓锁(自动恢复)
超负荷/过电保护
>110-160%额定输出电流,打嗝模式,非栓锁(自动恢复)
过热保护
<75°C周围空气温度@100%负荷,非栓锁(自动恢复)
短路保护
打嗝模式,非栓锁(故障解除后自动恢复)
防震保护
Class I with Primary Earth connection
MTBF
>700,000hrs Telcordia SR-332
电气安全
TUV Bauart to EN60950-1, LPS
UL/cUL 经 UL60950-1及CSA C22.2 No. 60950-1 认证, NEC Class 2
CB体系达到IEC60950-1标准, LPS
CE
符合EMC规定2014/30/EU 及低压规定2014/35/EU
电隔离
输入至输出: 3.0KVac
输入至接地:1.5KVac
输出至接地:0.5KVac
材料与部件
符合RoHS Directive 2011/65/EU 标准
排放
CISPR32,EN55032,FCC Title 47: Class B(直流输入Class A)
抗扰度
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, IEC61000-4-12

文档

.DXF 上传至 13-Jul-2015 62 KB

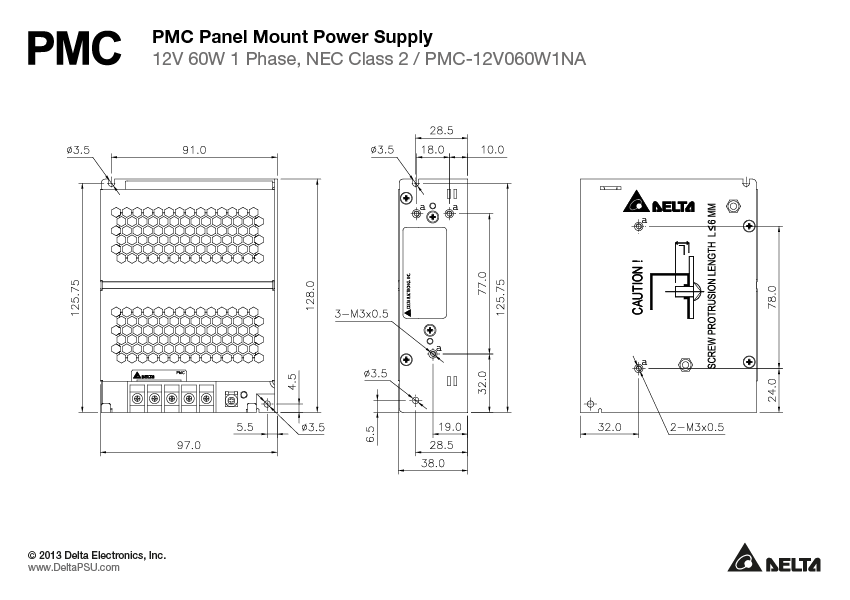

Mechanical Drawing 上传至 13-Jul-2015 51 KB
.STP 上传至 13-Jul-2015 1.3 MB
数据表 上传至 06-Dec-2018 1.1 MB
图片 上传至 03-Nov-2016 81 KB

证书

CB 上传至 17-May-2016 232 KB
TUV 上传至 17-May-2016 724 KB
UL 上传至 13-Jul-2015 68 KB
CE 上传至 28-Mar-2017 63 KB
EAC 上传至 27-Mar-2019 1.1 MB
REACH 上传至 18-Dec-2018 545 KB
RoHS 上传至 18-Dec-2018 380 KB
