PMR-4V320WDAA

Panel Mount

PMR 系列

PMR-4V320WDAA

输出电压

4.2V

输出功率

252W

输出电流

60A

输入电压范围

88-264Vac

尺寸 (L x W x H)

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

重量

0.86 kg (1.90 lb)

亮点与特色

全球通用交流输入电压范围
铝制外壳和底盘全方位防腐蚀
内置活性 PFC 及符合谐波电流 IEC/EN 61000-3-2，Class A 及 Class D
朴素设计适于 1U 安装
高稳定性无风扇设计
内置直流 OK 继电器触条及冗电运行（PMR-4V320WDBA 及 PMR-4V320WDCA）

Optional Models

Model	Description
PMR-4V320WDBA	Terminal block, parallel connection
PMR-4V320WDGA	Front face connector
PMR-4V320WDCA	Front face connector, parallel Connection

应用领域

Panel Mount

PMR 系列

PMR-4V320WDAA

亮点与特色

全球通用交流输入电压范围
铝制外壳和底盘全方位防腐蚀
内置活性 PFC 及符合谐波电流 IEC/EN 61000-3-2，Class A 及 Class D
朴素设计适于 1U 安装
高稳定性无风扇设计
内置直流 OK 继电器触条及冗电运行（PMR-4V320WDBA 及 PMR-4V320WDCA）

输出电压

4.2V

输出功率

252W

输出电流

60A

输入电压范围

88-264Vac

尺寸

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

重量

0.86 kg (1.90 lb)

应用领域

Optional Models

Model	Description
PMR-4V320WDBA	Terminal block, parallel connection
PMR-4V320WDGA	Front face connector
PMR-4V320WDCA	Front face connector, parallel Connection

资源下载

Datasheet

Uploaded on 22-Apr-2020

Manual

Uploaded on 22-Apr-2020


Uploaded on 07-Mar-2024

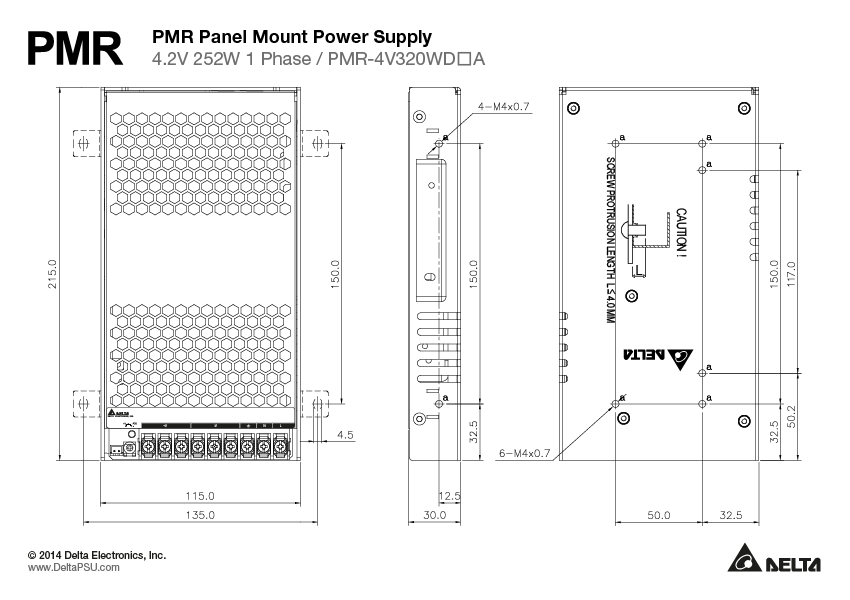

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

认证

Uploaded on 22-Apr-2020

CCC

Uploaded on 22-Apr-2020

REACH

Uploaded on 07-Sep-2023

RoHS

Uploaded on 07-Sep-2023

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

GUI Software

Tech Specs

输出电流

60A

输出电压

4.2V

输出功率

252W

线电压调整率

± 0.5% typ. (@ 115Vac & 230Vac, 100% load)

负载调整率

± 1.0% typ. (@ 115Vac & 230Vac, 0-100% load)
For PMR-4V320WDAA and PMR-4V320WDGA

纹波电压

< 150mVpp @ 25°C
< 300mVpp @ -20°C

开机时间

3000ms typ. @ 115Vac
1500ms typ. @ 230Vac (100% load)

保持时间

8ms typ. @ 115Vac & 230Vac

动态回应

± 1500mVpp @ 10-50% load and 50-100% load

电容性负载启动

8,000μF Max

额定输入电压

100-240Vac

输入电压范围

88-264Vac

额定输入频率

50-60Hz

输入频率范围

47-63Hz

输入电流

< 4.50A@115Vac, < 2.50A @ 230Vac

100% 负载效率

84.5% typ. @ 115Vac, 86.5% typ. @ 230Vac

涌入电流

< 20A @ 115Vac, < 40A @ 230Vac

功率因数

0.98 typ. @ 115Vac, 0.95 typ. @ 230Vac

漏电流

< 1mA @ 240Vac

底座 / 外壳上盖 Aluminium
指示灯 Green LED (DC OK)
冷却方式 Convection
输入端 -
输出端 -
信号端 -
声压级（SPL） -
输入/输出端 -
信号 -
安装导轨 -
电线 -
保护结构 -
端子台 -
重量 0.86 kg (1.90 lb)	尺寸 215 x 115 x 30 mm 8.46” x 4.53” x 1.18”

运行温度

-20°C to +70°C

储存温度

-40°C to +85°C

功率降级

> 40°C de-rate power by 1% / °C, > 50°C de-rate power by 1.5% / °C
< 110Vac de-rate power by 1% / 1V

运行湿度

5 to 95% RH (Non-Condensing)

防震测试（非运行状态）

IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions

振动测试（非运行状态）

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction

过压保护

5.00-6.00V, Hiccup Mode, Non-Latching
(Auto-Recovery)

超负载/过电保护

105-150%, Hiccup Mode, Non-Latching
(Auto-Recovery)

过热保护

Hiccup Mode, Non-Latching (Auto-Recovery)

短路保护

Hiccup Mode, Non-Latching (Auto-Recovery)

防震保护

Class I with PE connection

MTBF

> 700,000 hrs. as per Telcordia SR-332

In conformance with EMC Directive 2004/108/EC and Low Voltage Directive 2006/95/EC

排放

CISPR 22, EN 55022, FCC Title 47: Class B

抗扰度

EN 55024

谐波电流排放

IEC/EN 61000-3-2, Class A and Class D

电压波动和闪变

IEC/EN 61000-3-3
