DRS-5V50W1NZ

DIN Rail

SYNC Serie

DRS-5V50W1NZ

Ausgangsspannung

Ausgangsleistung

25W

Ausgangsstrom

Eingangsspannungsbereich

85-264Vac

Abmessungen (H x W x D)

75 x 30 x 89.5 mm

2.95” x 1.18” x 3.52”

Gewicht

0.16 kg (0.35 lb)

Highlights & technische Merkmale

Ultra-compact size and galvanic isolation up to 3.0KVac between input to output and input to ground
Universal AC input voltage and full power from -10°C to +55°C operation
Up to 82.0% efficiency
Low earth leakage current < 0.75mA @ 264Vac
Built-in DC OK relay contact option available
Extreme low temperature cold start at -40°C
NEC Class 2 / Limited Power Source (LPS) certified (DRS-5V50W1N☐)
Certified according to IEC/EN/UL 62368-1

Optional Models

Model	Description
DRS-5V50W1NR	Without DC OK contact

Anwendungsbereiche

Download

Datasheet

Uploaded on 22-Nov-2021

Manual

Uploaded on 23-Sep-2021


Uploaded on 08-Mar-2024

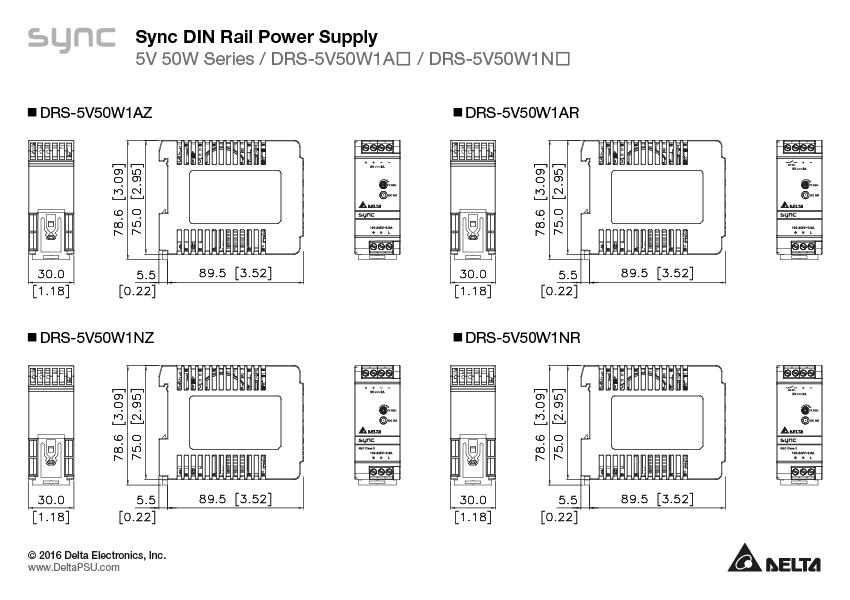

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Zertifikate

Uploaded on 09-Apr-2024

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 07-Sep-2023

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

UKCA

Uploaded on 22-Nov-2021

Uploaded on 09-Apr-2024

GUI Software

Tech Specs

Ausgangsstrom

Ausgangsspannung

Einstellbare Ausgangsspannung

5.0-5.5Vdc

Ausgangsleistung

25W

Ausgleich von Spannungsschwankungen

< 0.5% (@ 85-264Vac, 100% load)

Ausgleich von Laständerung

< 1.0% (@ 85-264Vac, 0-100% load)

PARD

< 50mVpp @ > 0°C to 70°C
< 100mVpp @ 0°C to -20°C

Einschaltzeit

< 2,000ms @ 115Vac (100% load)
< 1,000ms @ 230Vac (100% load)

Netzausfall-Überbrückungszeit

> 20ms @ 115Vac (100% load)
> 100ms @ 230Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 5% @ 85-264Vac input, 10-100% load (Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

Anlauf mit kapazitiver Last

3,000μF Max

Einschwingzeit

< 30ms @ nominal input (100% load)

Nominale Eingangsspannung

100-240Vac

Eingangsspannungsbereich

85-264Vac

Eingangsfrequenz

50-60Hz

Eingangsfrequenz

47-63Hz

DC-Eingangsspannungsbereich

120-375Vdc

Eingangsstrom

< 0.6A@115Vac, < 0.4A @ 230Vac

Effizienz bei 100 %

> 82%@ 115Vac & 230Vac

Einschaltstrom

< 30A @ 115Vac, < 60A @ 230Vac

Kriechstrom

< 0.75 mA @ 264 Vac

Leistungsverlust

0% load: < 0.7W @ 115Vac & 230Vac
100% load: < 7.0W @ 115Vac & 230Vac

Gehäuseausführung Plastic
Anzeige Green LED (DC OK)
Kühlsystem Convection
Eingangsklemme -
Ausgangsklemme -
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.16 kg (0.35 lb)	Abmessungen 75 x 30 x 89.5 mm 2.95” x 1.18” x 3.52”

Vibration (Betrieb)

IEC 60068-2-6, Sine Wave: 10-500Hz; 2G peak; displacement of 0.35mm; 1 octave per min; 60 min per axis for all X, Y, Z directions

Stoßtest (Betrieb)

IEC 60068-2-27, Half Sine Wave: 10G for a duration of 11ms; 1 time in X axis

Betriebstemperaturbereich

-20°C to +70°C (Cold start at -40°C @ 40% load)

Lagertemperatur

-40°C to +85°C

Leistungsbegrenzung

-10°C to -20°C de-rate power by 2% / °C
> 55°C de-rate power by 3.33% / °C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC60068-2-27, Half Sine Wave: 50G for a duration of 11ms; 3 times per direction, 9 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, Random: 5-500Hz; 2.09Grms, 20 min per axis for all X, Y, Z directions

Einsatzhöhe

0 to 2,000 Meters (6,560 ft.)

Verschmutzungsgrad

Überspannung

< 7.245V, SELV Output, Latch Mode

Überlast/ Überstrom

105~125% of rated load current, Foldback Mode (continuous current, voltage drops), Auto-recovery when the fault is removed

Übertemperatur

< 75°C Surrounding Air Temperature @ 100% load, Latch Mode

Kurzschluss

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)

Schutzklasse

IP20

Schutz gegen Schock

Class I with PE connection

MTBF

Telcordia SR-332: > 700,000 hrs, I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C
MIL-HDBK-217F: 165,300 hrs, I/P: 115Vac & 230Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 years (115ac & 230Vac, 50% load @ 40°C)

Elektrische Sicherheit

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1, UL 62368-1, CSA C22.2 No. 60950-1 (File No. E191395)
CB Scheme: IEC 60950-1, UL 62368-1, Limited Power Source (LPS, for DRS-5V50WN☐ only)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 3.0 KVac
Input to Ground: 3.0 KVac
Output to Ground: 0.5 KVac

Industrielle Steuerungen

UL/cUL listed: UL 508 and CSA C22.2 No. 107.1-01 (File No. E315335)

Sicherheit Eingang Niederspannung

SELV (IEC 60950)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

Emission

Generic Standards: EN/BS EN 61000-6-3, EN/BS EN 61000-6-4, CISPR 32, EN/BS EN 55032, EN/BS EN 55011, FCC Title 47: Class B

Störfestigkeit

Generic Standards: EN/BS EN 55024, EN/BS EN 61000-6-1, EN/BS EN 61000-6-2

Oberwellenstrom Emissionen

IEC/EN/BS EN 61000-3-2, Class A

Spannungsverlust und Flackern

IEC/EN/BS EN 61000-3-3

Komponentennetzteil, Universell

EN 61204-3
