PJT-12V100WBAA

Open Frame

PJT Serie

PJT-12V100WBAA

Ausgangsspannung

12V

Ausgangsleistung

100W

Ausgangsstrom

8.33A

Eingangsspannungsbereich

90-264Vac

Abmessungen (L x W x H)

127 x 76.2 x 31 mm

5.00” x 3.00” x 1.22”

Gewicht

0.21 kg (0.46 lb)

Highlights & technische Merkmale
  • Universelle Wechselstrom-Eingangsspannung
  • Standard Industriegröße 3"x 5"
  • Niedriger Kriechstrom < 0,1mA
  • Konvektionsgekühlt, Betriebstemperaturbereich
-10°C bis +70°C
  • Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
  • Mehrere Steckeroptionen
Model Description
PJT-12V100WBAB Molex connector
PJT-12V100WBAC JWT connector
Anwendungsbereiche


PJT-12V100WBAA
PJT-12V100WBAA

Open Frame

PJT Serie

PJT-12V100WBAA

Highlights & technische Merkmale
  • Universelle Wechselstrom-Eingangsspannung
  • Standard Industriegröße 3"x 5"
  • Niedriger Kriechstrom < 0,1mA
  • Konvektionsgekühlt, Betriebstemperaturbereich
-10°C bis +70°C
  • Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
  • Mehrere Steckeroptionen
Ausgangsspannung

12V

Ausgangsleistung

100W

Ausgangsstrom

8.33A

Eingangsspannungsbereich

90-264Vac

Abmessungen

127 x 76.2 x 31 mm

5.00” x 3.00” x 1.22”

Gewicht

0.21 kg (0.46 lb)

Anwendungsbereiche
Model Description
PJT-12V100WBAB Molex connector
PJT-12V100WBAC JWT connector

Download

Download

Datasheet

Uploaded on 14-Nov-2023


Uploaded on 07-Mar-2024

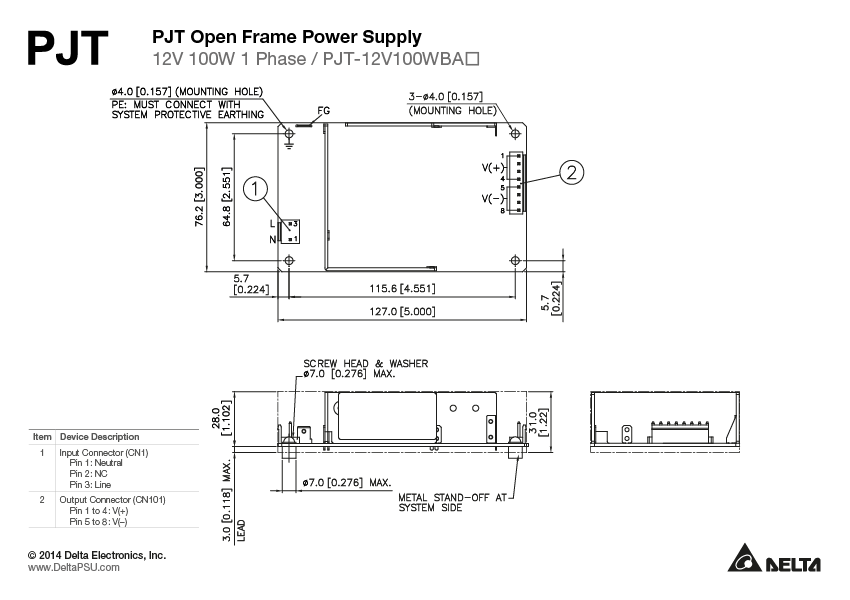

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 03-Sep-2021

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 22-Jul-2021

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 07-Sep-2023

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 27-Nov-2020

UL

Uploaded on 15-Dec-2020

Tech Specs

Tech Specs

Ausgangsstrom
8.33A
Ausgangsspannung
12V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
100W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 0.5% @ 115Vac & 230Vac
Ausgleich von Laständerung
± 1.0% @ 115Vac & 230Vac
PARD
< 120mVpp
Einschaltzeit
1000ms typ. @ 115Vac & 230Vac
Netzausfall-Überbrückungszeit
20ms typ. @ 115Vac & 230Vac
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 0-50% load; 50-100% load
(Slew Rate: 0.1A/µS)
Anlauf mit kapazitiver Last
4,000uF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
90-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
< 1.50A typ. @ 115Vac
Standby-Leistung
-
Effizienz bei 100 %
86.5% typ. @ 115Vac & 230Vac
Einschaltstrom
30A typ. @ 115Vac, 60A typ. @ 230Vac
Ladezeit
-
Leistungsfaktor bei 100%
-
Kriechstrom
0.1mA @ 240Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Gehäuseausführung
-
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
AWG 22-18
Schutz
-
Anschlussklemmen
-
Gewicht
0.21 kg (0.46 lb)
Abmessungen
127 x 76.2 x 31 mm
5.00” x 3.00” x 1.22”
Vibration (Betrieb)
IEC 60068-2-6, Sine Wave: 10Hz to 150Hz @ 25m/S² (2.5G);
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +70°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
> 50°C de-rate power by 2.5% / °C
Luftfeuchtigkeit Betrieb
10 to 95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
0 to 5,000 Meters (16,400 ft.)
Verschmutzungsgrad
2
Stoßtest (Betrieb)
-
Überspannungskategorie
II
Corrosion
-
Überspannung
< 18.0V, Latch Mode
Überlast/ Überstrom
< 150% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)
Übertemperatur
Non-Latching (Auto-Recovery)
Kurzschluss
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
Class I with Primary Earth connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
Max. Lebensdauer
10 years (115Vac & 230Vac, 50% load @ 40°C)
Safety Certificate
-
Elektrische Sicherheit
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 3.0KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5KVac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
(CE & RE)
CISPR 32, EN/BS EN 55032, FCC Title 47: Class B
Störfestigkeit
EN/BS EN 55024
Oberwellenstrom Emissionen
IEC/EN/BS EN 61000-3-2, Class A
Spannungsverlust und Flackern
IEC/EN/BS EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
