PJT-15V100WBBA

基板型

PJT シリーズ

PJT-15V100WBBA

出力電圧

15V

出力電力

100W

出力電流

6.67A

入力電圧

90-264Vac

寸法 (L x W x H)

101.6 x 50.8 x 31.8 mm

4.00” x 2.00” x 1.25”

単位重量

0.15 kg (0.33 lb)

主な特長・機能
  • 汎用AC入力範囲
  • 標準的な工業用フットプリント2” x 4”
  • 低漏れ電流 <0.1mA
  • Telcordia SR-332に準拠した高MTBF > 700,000時間
  • 複数のコネクタソースオプション
モデル 説明
PJT-15V100WBBC JWT connector
アプリケーション


PJT-15V100WBBA
PJT-15V100WBBA

基板型

PJT シリーズ

PJT-15V100WBBA

主な特長・機能
  • 汎用AC入力範囲
  • 標準的な工業用フットプリント2” x 4”
  • 低漏れ電流 <0.1mA
  • Telcordia SR-332に準拠した高MTBF > 700,000時間
  • 複数のコネクタソースオプション
出力電圧

15V

出力電力

100W

出力電流

6.67A

入力電圧

90-264Vac

寸法

101.6 x 50.8 x 31.8 mm

4.00” x 2.00” x 1.25”

単位重量

0.15 kg (0.33 lb)

アプリケーション
モデル 説明
PJT-15V100WBBC JWT connector

ダウンロード

ダウンロード

Datasheet

アップロード日 01-Dec-2025


アップロード日 25-Mar-2025

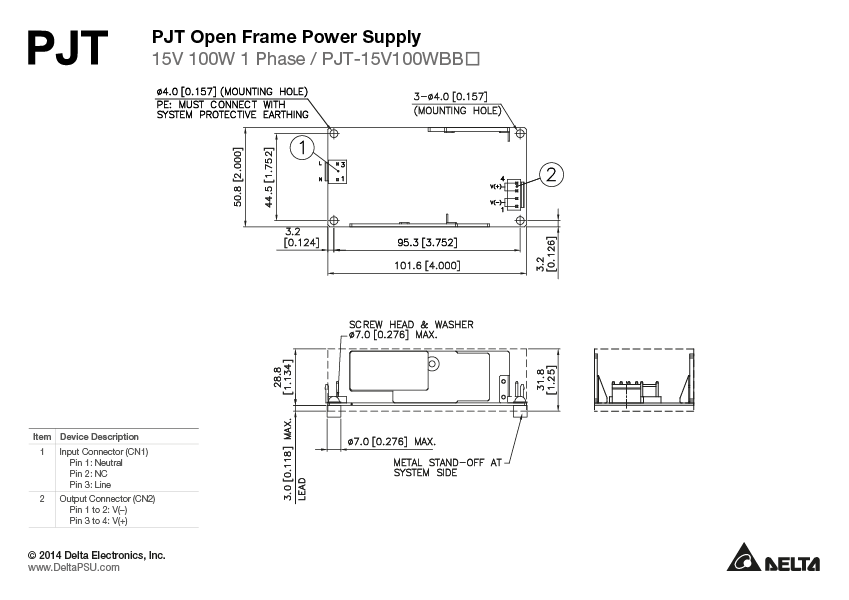

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

CB

アップロード日 18-Jan-2023

CE & UKCA

アップロード日 22-Jul-2021

REACH

アップロード日 08-May-2024

RoHS

アップロード日 27-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 27-Nov-2020

UL

アップロード日 15-Dec-2020

技術仕様

技術仕様

出力電流
6.67A
出力電圧
15V
出力電圧範囲
出力電圧調整範囲
-
出力電力
100W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
± 0.5% @ 115Vac & 230Vac
ロードレギュレーション
± 1.0% @ 115Vac & 230Vac
PARD
< 150mVpp
起動時間
500ms typ. & 115Vac & 230Vac
保持時間
10ms typ. @ 115Vac & 230Vac
ダイナミックレスポンス
± 5% @ 50-100% load
(Slew Rate: 0.1A/µS)
容量性負荷での起動
3,500uF Max
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
-
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
-
パワーブーストの持続時間
-
パワーブーストの回復時間
-
ピークパワー
-
入力電圧表記
100-240Vac
入力電圧範囲
90-264Vac
最大入力電圧
-
定格入力周波数
50-60Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
2.50A typ. @ 115Vac
入力電力(スタンバイモード)
-
100%負荷での効率
87.0% typ. @ 115Vac, 89.0% typ. @ 230Vac
突入電流
30A typ. @ 115Vac, 60A typ. @ 230Vac
充電時間
-
100%負荷での力率
-
漏洩電流
0.1mA @ 240Vac
電流
-
全高調波歪
-
消費電力
-
Efficiency @ 10% load
-
入力電圧位相
-
ケースシャーシ/カバー
-
インディケータ
-
冷却方式
Convection / Forced Cooling
入力端子
-
出力端子
-
信号端子
-
SPL
-
入力/出力端子
-
信号
-
取り付けレール
-
電線
AWG 20-18
保護構造
-
端子
-
単位重量
0.15 kg (0.33 lb)
寸法
101.6 x 50.8 x 31.8 mm
4.00” x 2.00” x 1.25”
振動試験 (動作中)
IEC 60068-2-6, Sine Wave: 10Hz to 150Hz @ 25m/S² (2.5G); 10 min per cycle, 90 min per axis for all X, Y, Z direction
衝撃試験 (動作中)
-
動作温度
-10°C to +70°C
保管温度
-40°C to +85°C
パワーディレーティング
Convection: > 50°C de-rate power by 2% / °C
Forced Cooling: > 50°C de-rate power by 2.5% / °C
使用湿度
10 to 95% RH (Non-Condensing)
衝撃試験 (非作動)
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
振動試験 (非作動)
-
保管湿度
-
動作高度
0 to 5,000 Meters (16,400 ft.)
汚染度
-
バンプテスト(動作中)
-
過電圧カテゴリ
-
Corrosion
-
衝撃
-
振動
-
電源音声ノイズ
-
過電圧
< 22.5V, Latch Mode
過負荷/過電流
< 170% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)
過温度
Non-Latching (Auto-Recovery)
短絡
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
逆極性保護
-
保護等級
-
衝撃に対する保護
Class I with Primary Earth connection
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
キャパシタ予想寿命
10 years (115Vac & 230Vac, 50% load @ 40°C)
安全証明書
-
電気安全規格
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized:UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医療安全規格
-
ガルバニック絶縁
Input to Output: 3.0KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5KVac
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
-
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
(CE & RE)
CISPR 32, EN/BS EN 55032, FCC Title 47: Class B
イミュニティ
EN/BS EN 55024
高調波電流エミッション
IEC/EN/BS EN 61000-3-2, Class A
電圧変動とフリッカー
IEC/EN/BS EN 61000-3-3
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
