PMR-5V320WDAA

Panel Mount

PMR 系列

PMR-5V320WDAA

輸出電壓

輸出功率

300W

輸出電流

60A

輸入電壓範圍

88-264Vac

尺寸 (L x W x H)

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

重量

0.86 kg (1.90 lb)

亮點與特色

全球通用交流輸入電壓範圍
鋁制外殼和底架全方位防腐蝕
內置活性 PFC 及符合諧波電流 IEC/EN 61000-3-2，Class A 及 Class D
樸素設計適於 1U 安裝
高穩定性無風扇設計
內置直流 OK 繼電器觸條及冗電運行（PMR-5V320WDBA 及 PMR-5V320WDCA）

Optional Models

Model	Description
PMR-5V320WDBA	Terminal block, parallel connection
PMR-5V320WDGA	Front face connector
PMR-5V320WDCA	Front face connector, parallel Connection

應用領域

Panel Mount

PMR 系列

PMR-5V320WDAA

亮點與特色

全球通用交流輸入電壓範圍
鋁制外殼和底架全方位防腐蝕
內置活性 PFC 及符合諧波電流 IEC/EN 61000-3-2，Class A 及 Class D
樸素設計適於 1U 安裝
高穩定性無風扇設計
內置直流 OK 繼電器觸條及冗電運行（PMR-5V320WDBA 及 PMR-5V320WDCA）

輸出電壓

輸出功率

300W

輸出電流

60A

輸入電壓範圍

88-264Vac

尺寸

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

重量

0.86 kg (1.90 lb)

應用領域

Optional Models

Model	Description
PMR-5V320WDBA	Terminal block, parallel connection
PMR-5V320WDGA	Front face connector
PMR-5V320WDCA	Front face connector, parallel Connection

資源下載

Datasheet

Uploaded on 06-May-2024

Manual

Uploaded on 22-Apr-2020


Uploaded on 07-Mar-2024

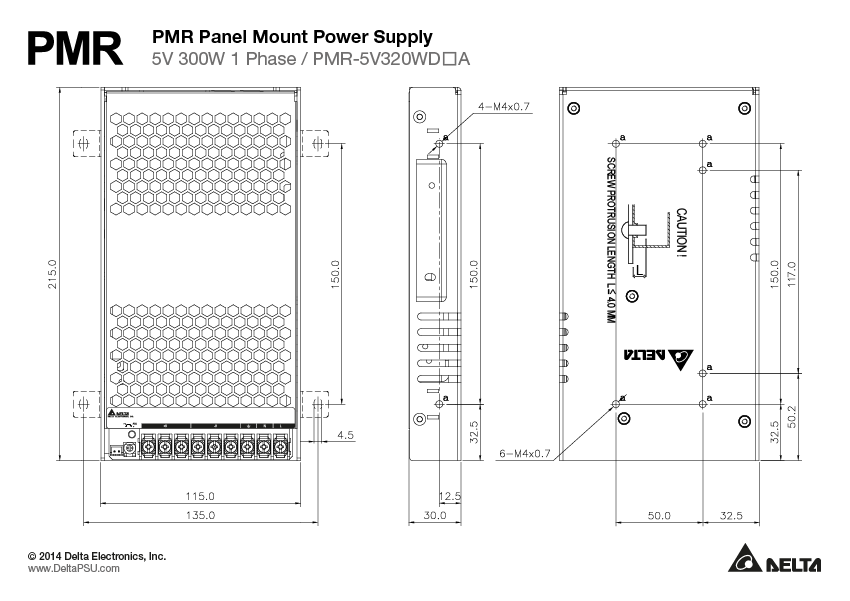

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認證

Uploaded on 22-Apr-2020

CCC

Uploaded on 22-Apr-2020

REACH

Uploaded on 08-May-2024

RoHS

Uploaded on 07-Sep-2023

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

GUI Software

Tech Specs

輸出電流

60A

輸出電壓

輸出電壓調整範圍

4.50-5.50Vdc

輸出功率

300W

線電壓調整率

± 0.5% typ. (@ 115Vac & 230Vac, 100% load)

負載調整率

± 1.0% typ. (@ 115Vac & 230Vac, 0-100% load)

紋波電壓

< 150mVpp @ 25°C
< 300mVpp @ -20°C

開機時間

3000ms typ. @ 115Vac,
1500ms typ. @ 230Vac (100% load)

保持時間

8ms typ. @ 115Vac & 230Vac

動態回應

± 1500mVpp @ 10-50% load and 50-100% load

電容性負載啟動

8,000μF Max

額定輸入電壓

100-240Vac

輸入電壓範圍

88-264Vac

額定輸入頻率

50-60Hz

輸入頻率範圍

47-63Hz

輸入電流

< 5.00A@115Vac, < 2.50A @ 230Vac

100% 負載效率

86.0% typ. @ 115Vac, 88.0% typ. @ 230Vac

浪湧電流

< 20A @ 115Vac, < 40A @ 230Vac

功率因數

0.98 typ. @ 115Vac, 0.95 typ. @ 230Vac

漏電流

< 1mA @ 240Vac

底架 / 外殼 Aluminium
指示燈 Green LED (DC OK)
冷卻方式 Convection
輸入端 -
輸出端 -
信號端 -
聲壓級（SPL） -
輸入/輸出端 -
信號 -
安裝導軌 -
電線 -
保護結構 -
端子台 -
重量 0.86 kg (1.90 lb)	尺寸 215 x 115 x 30 mm 8.46” x 4.53” x 1.18”

運行溫度

-20°C to +70°C (Cold start at -40°C)

儲存溫度

-40°C to +85°C

功率降額

> 40°C de-rate power by 1% / °C,
> 50°C de-rate power by 1.5% / °C
< 110Vac de-rate power by 1% / 1V

運行濕度

5 to 95% RH (Non-Condensing)

衝擊測試（非運行狀態）

IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions

振動測試（非運行狀態）

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction

過壓保護

5.75-6.50V, Hiccup Mode, Non-Latching
(Auto-Recovery)

超負載/過電保護

105-150%, Hiccup Mode, Non-Latching
(Auto-Recovery)

過溫保護

Hiccup Mode, Non-Latching (Auto-Recovery)

短路保護

Hiccup Mode, Non-Latching (Auto-Recovery)

電擊防護等級

Class I with PE connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C

In conformance with EMC Directive 2004/108/EC and Low Voltage Directive 2006/95/EC

輻射與傳導

CISPR 22, EN 55022, FCC Title 47: Class B

抗擾度

EN 55024

諧波電流排放

IEC/EN 61000-3-2, Class A and Class D

電壓波動和閃變

IEC/EN 61000-3-3
