EUCO-1K0140GLA

LED Driver

EUCO ARENA SPORT Serie

EUCO-1K0140GLA

Ausgangsspannung

360V

Ausgangsleistung

1000W

Ausgangsstrom

1.4A

Eingangsspannungsbereich

198-440Vac

Abmessungen (L x W x H)

500 x 152 x 77 mm

19.69” x 5.98” x 3.03”

Gewicht

5.4 kg (11.90 lb)

Highlights & technische Merkmale

Dimmable built-in constant current 2-channel LED Driver with DALI 2 or DMX / RDM control interface
Each channel independently programmable with output channels max output power of 500W (1000W total)
Adjustable output current between 500mA to 1400 mA for each channel via I-programming tool
Very low pk–pk current ripple to 1% for stadium lighting
Dimming range 0.1% to 100 %
Max remote distance 200 meters
In compliance with Erp (EU) 2019/2020

Optional Models

Model	Description
EUCO-1K0140GDA	Control Interface: RDM/DMX

Anwendungsbereiche

LED Driver

EUCO ARENA SPORT Serie

EUCO-1K0140GLA

Highlights & technische Merkmale

Dimmable built-in constant current 2-channel LED Driver with DALI 2 or DMX / RDM control interface
Each channel independently programmable with output channels max output power of 500W (1000W total)
Adjustable output current between 500mA to 1400 mA for each channel via I-programming tool
Very low pk–pk current ripple to 1% for stadium lighting
Dimming range 0.1% to 100 %
Max remote distance 200 meters
In compliance with Erp (EU) 2019/2020

Ausgangsspannung

360V

Ausgangsleistung

1000W

Ausgangsstrom

1.4A

Eingangsspannungsbereich

198-440Vac

Abmessungen

500 x 152 x 77 mm

19.69” x 5.98” x 3.03”

Gewicht

5.4 kg (11.90 lb)

Anwendungsbereiche

Optional Models

Model	Description
EUCO-1K0140GDA	Control Interface: RDM/DMX

Download

Datasheet

Uploaded on 18-Jan-2024


Uploaded on 06-Mar-2024

Mechanical Drawing

Uploaded on 17-Sep-2021

.DXF

Uploaded on 17-Sep-2021

.STP

Uploaded on 17-Sep-2021

Zertifikate

Uploaded on 17-Sep-2021

ENEC

Uploaded on 17-Sep-2021

GUI Software

GUI Program

Uploaded on 20-Sep-2022

Tech Specs

Ausgangsstrom

1.4A

Ausgangsspannung

360V

Ausgangsspannung

260-500Vdc

Ausgangsleistung

1000W

einstellbarer Ausgangsstrom

0.5-1.4A

Max. Ausgangsspannung

600Vdc

Ausgleich von Spannungsschwankungen

±1%

Ausgleich von Laständerung

±3%

Max. Leistgung

500W per channel, 1.0kW total

Einschwingzeit

< 2s

Nominale Eingangsspannung

220-400Vac

Eingangsspannungsbereich

198-440Vac

Eingangsfrequenz

50-60 Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

4.8A @220 Vac
2.7A @400 Vac

Standby-Leistung

<0.5W at 230Vac,in compliance with Erp (EU) 2019/2020

Effizienz bei 100 %

95.2% @220 Vac
96% @400 Vac

Einschaltstrom

<=25 A, pulse width<8mS @400Vac

Leistungsfaktor bei 100%

> 0.95 @ 198-440Vac, full load

Kriechstrom

< 1mA @400Vac

Restwelligkeit

<20% @ 198-440Vac, full load

Gehäuseausführung Aluminum case
Anzeige -
Kühlsystem Natural Convection
Eingangsklemme Wago 264-103: With the sign of L, N, PE
Ausgangsklemme Wago 264-111: With the sign of PE, NTC, V3+ V3-, V2+, V2-, V1+, V1-
Signalklemme -
Geräuschschalldruckpegel (SPL) < 24dBA
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 5.4 kg (11.90 lb)	Abmessungen 500 x 152 x 77 mm 19.69” x 5.98” x 3.03”

Betriebstemperaturbereich

-40 ~+50°C

Lagertemperatur

-40°C to +85°C

Luftfeuchtigkeit Betrieb

10 to 100% RH (Non-Condensing)

Vibration (außer Betrieb)

IEC 60068-2-6, Random: 5 Hz to 10 Hz (1G); 30 min per axis for all X, Y, Z direction

Luftfeuchtigkeit (Lagerung)

10 to 100% RH (Non-Condensing)

Überspannung

Output voltage limited, 600Vdc

Überlast/ Überstrom

Output power limited, 520W(Typ)

Übertemperatur

Driver Over Temperature: Output power derating, not less than 20% in the worst case, auto-recovery when the fault is clear.
LED Fixtures Over Temperature: Output power derating, not less than 20% in the worst case, auto-recovery when the fault is clear

Kurzschluss

Auto-Recovery when the fault is removed

MTBF

475khrs. at ta=+45°C Telcordia SR-332

Max. Lebensdauer

50,000 hours applicable for 220Vac to 400Vac(50/60Hz) @100% of load, @ ta 45°C

Safety Certificate

ENEC
—IEC/EN61347-2-13 electronic control gear for LED Modules, independent type.
—IEC/EN62384 DC or AC supplied electronic control gear for LED modules.
CE Declaration of Conformity.
CB report.

Emission

Radiated Emission EN55015 Test at 230Vac/400Vac
Conducted Emission EN55015 Test at 230Vac/400Vac

Oberwellenstrom Emissionen

EN61000-3-2

Spannungsverlust und Flackern

EN61000-3-3

(/3) Item(s) selected

EUCO-1K0140GLA

LED Driver

EUCO ARENA SPORT Serie

EUCO-1K0140GLA

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen (L x W x H)

Gewicht

Highlights & technische Merkmale

Anwendungsbereiche

EUCO-1K0140GLA

EUCO-1K0140GLA

LED Driver

EUCO ARENA SPORT Serie

EUCO-1K0140GLA

Highlights & technische Merkmale

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen

Gewicht

Anwendungsbereiche

Download

Download

Tech Specs

Tech Specs

Looking for support for this product?

Looking for support for this product?

Related Products

EUCI-170105GLB1

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen (L x W x H)

170.0 x 100.0 x 40.0 mm

6.69” x 3.94” x 1.57”

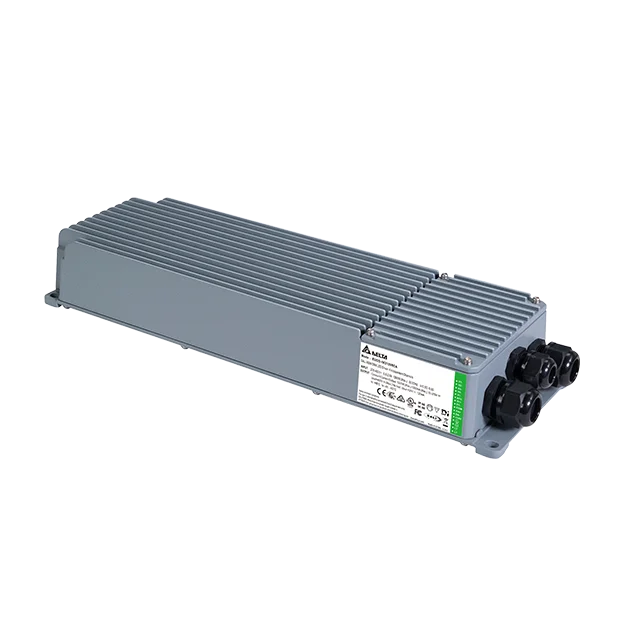

EUCO-2K1200GDA
